Achterliersysteem Pick-Up Between inclusief lier 30 m kunststof touw

Achterlier systeem

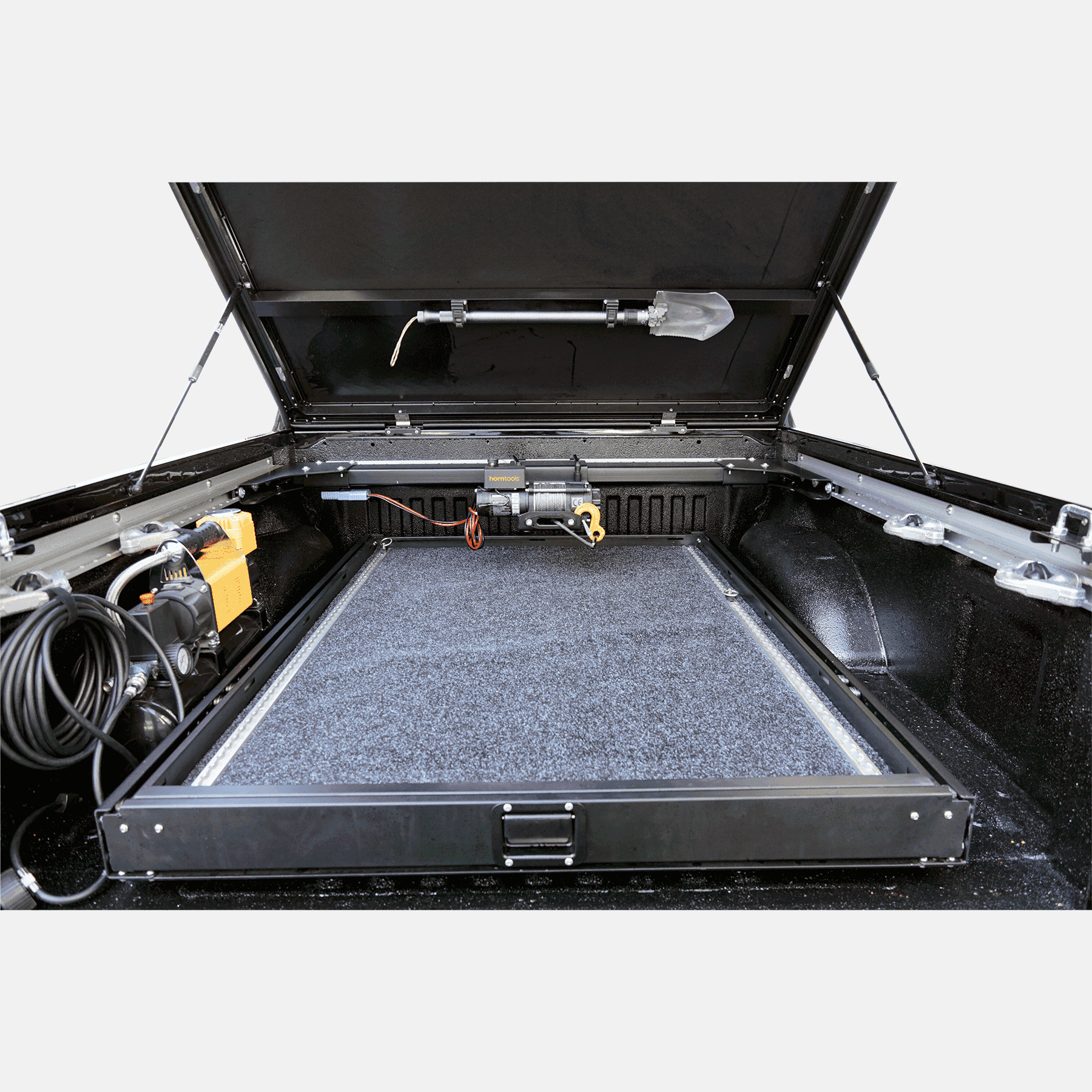

De lierdrager achter van horntools past perfect in uw laadruimte. Hij kan ook worden gebruikt als er een lade, hardtop of laadruimteafdekking is geïnstalleerd. Als er al rails zijn geïnstalleerd, kunt u de achterste lierdrager integreren. Afhankelijk van de uitrusting van het voertuig kan het echter nodig zijn om achteraf rails aan te brengen.

Houd er rekening mee dat er uitsparingen moeten worden gemaakt voor de airline rails op flatbeds met een laadruimtebak. Als je tijd en werk wilt besparen, raden we aan de lade te verwijderen.

Kenmerken:

• Motor IP67 afgedicht door groef met afdichtingsring
• Vrijloophendel
• Roestvrijstalen dwarsstangen
• Versterkte touwtrommel
• Interne trommelrem met 3 remschoenen
• Behuizing van gegoten aluminium met poedercoating Motor/versnellingsbak
• Afneembare besturingseenheid (zodat de besturingseenheid overal kan worden geïnstalleerd)
• Versterkte, gepoedercoate contactorbehuizing van diepgetrokken plaatstaal


Technische gegevens:

30m versie:

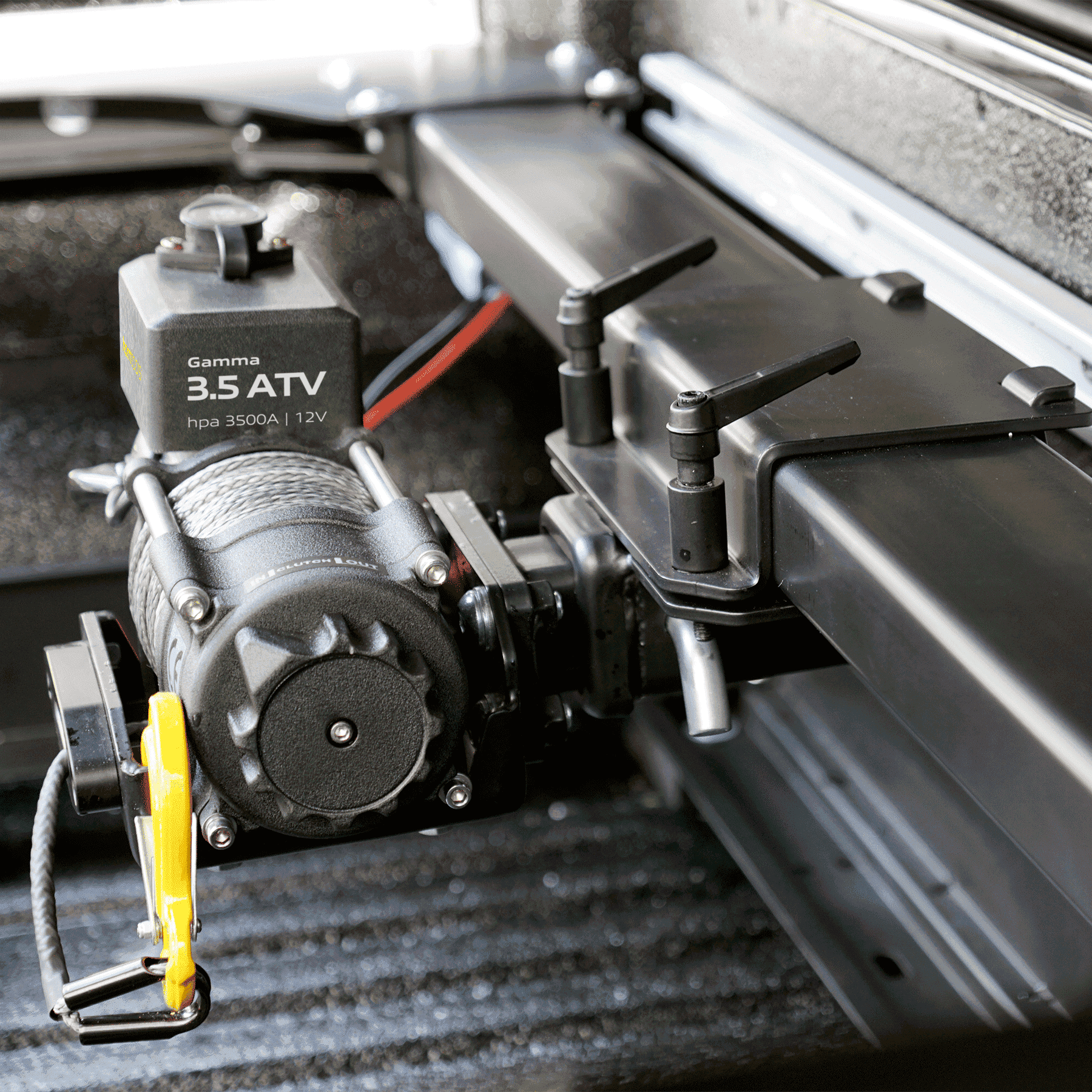

Ondanks zijn compacte afmetingen genereert de Gamma 3.5 kabellier een trekkracht van 1,6 ton, waardoor hij ideaal is voor de jacht.

• Versnellingsbak: 3-traps planetaire tandwielkast
• Max. Trekkracht: 1600 kg
• Max. Treksnelheid: 2,8 m/min*.
• Gewicht lier: 7,9 kg
• Motortype: Permanente magneet**
• Verminderingsfactor: 170:1
• Max. Opgenomen vermogen: 160 ampère
• Spanning: 12 V
• Touw (∅ x lengte): 4 mm x 30 m
• Trommel (∅ x lengte): 37 x 80 mm
• Totale afmeting (LxBxH): 329 x 116 x 165 mm

Variant van 80 m:

• De Alpha 9.5 Quick Compact kabellier in de set is speciaal ontwikkeld voor gebruikers met beperkte ruimte. Ondanks het compacte ontwerp heeft de kabellier een trekkracht van 4,3 ton.

  Het bijzondere aan de Quick-modellen in de Alpha-serie is de extreem hoge maximale treksnelheid van 15 m/min (gemeten zonder last). Hierdoor kun je ladingen of andere objecten nog sneller naar het laadgebied trekken.

• Versnellingsbak: 3-traps planetaire tandwielkast
• Max. Trekkracht: 1400 kg (dankzij 4 mm kunststof touw)
• Max. Treksnelheid: 15m/min*
• Gewicht lier: 27 kg
• Motortype: Serie gewikkeld**
• Reductieverhouding: 110:1
• Max. Opgenomen vermogen: 600 ampère
• Spanning: 12 V
• Touw (∅ x lengte): 4 mm x 30 m
• Trommel (∅ x lengte): 63 x1 20 mm
• Totale afmetingen (LxBxH): 471 x 160 x 250 mm

  *gemeten zonder belasting

  ** Magneetveld wordt opgewekt door middel van een permanente magneet

Leveringsomvang:

• Achterste liersteun
• Montageplaat
• Kabelset
• Kabellier
• Aluminium hulpvenster
• Bevestigingsschroeven
• Kunststof kabel met haak
• Kabelafstandsbediening
• Draadloze afstandsbediening
• Gebruiksaanwijzing

Let op:

Let op: onze kabellieren mogen alleen worden gebruikt voor grondtrekken en zijn niet geschikt voor hijsen! De gebruiksaanwijzing van de kabellier moet vóór gebruik volledig worden gelezen en strikt worden opgevolgd, anders bestaat er gevaar voor letsel! De drager is ontworpen voor een belasting tot twee ton. Deze duurzaamheid is met succes getest door ons team. We hebben de belasting op de dwarsbalk echter vastgesteld op 300 kg, omdat er een risico op schade aan uw voertuig bestaat als de belasting hoger is.

Garantie:

We geven 5 jaar garantie op de tandwielkast en de trommel van de kabellier in overeenstemming met de garantie- en servicevoorschriften. Vul de garantieaanvraag in onze gebruikershandleiding in en stuur deze per e-mail naar ons terug. De garantie is alleen geldig voor particuliere gebruikers, niet voor commercieel gebruik en alleen als de bedieningsinstructies worden nageleefd.

Let op:

Alle belangrijke informatie over de omgang met je nieuwe kabellier vind je in de gebruikershandleiding en bij je vakhandelaar. Deze lier kan meer geluid produceren.
